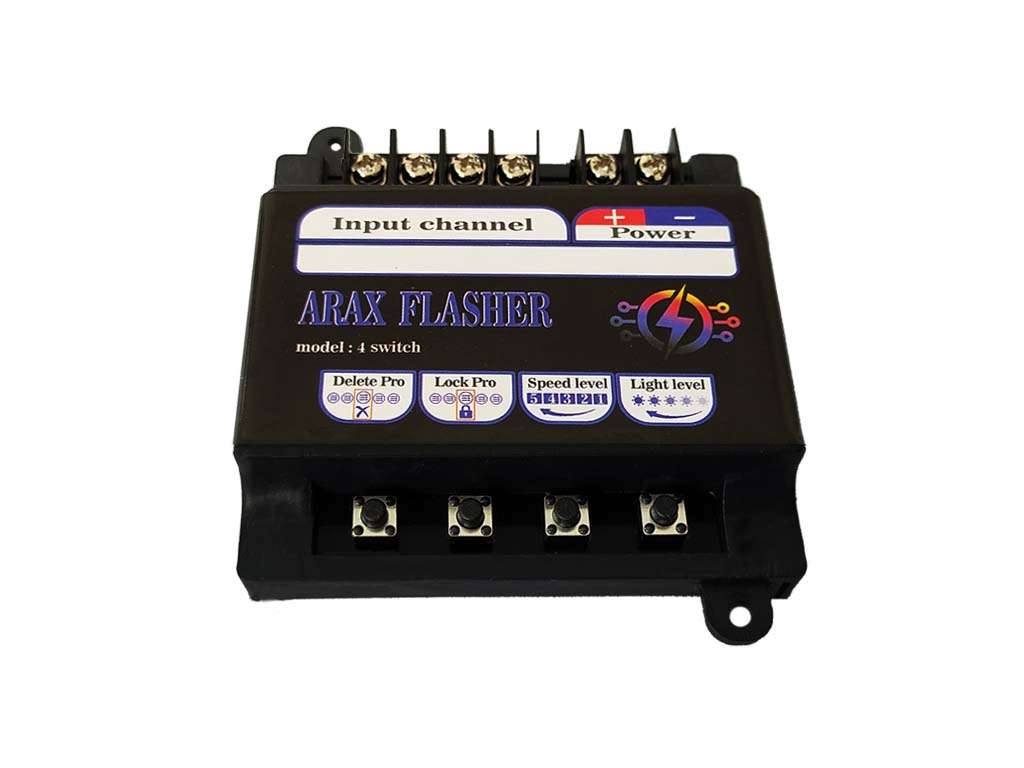

فلاشر 4 کانال 4 سوییچ :

این فلاشر 4 کانال نمونه ارتقاع یافته فلاشرهای حرفه ای می باشد . تغییرات این فلاشر نسبت به فلاشر های حرفه ای به این صورت می باشد :

تمامی قابلیت ها و امکانات فلاشرهای حرفه ای + کنترل سطح نور هر کانال بصورت مجزا + برنامه های جدید ترکیبی

فلاشر ها کاربرد های مختلفی دارند مانند فلاشر تابلو ال ای دی ، فلاشر نورپردازی ، فلاشر اخطار ، فلاشر پلیسی

فلاشر های تابلو ال ای دی دارای برنامه های متنوع و قابلیت های کنترلی بیشتر نسبت به سایر فلاشر ها می باشند مانند کنترل سطح نور تابلو ، کنترل سرعت اجرای بازی ها ، تنظیم و یا انتخاب برنامه هایی که باید اجرا شوند . فلاشر باعث می شود که عمر تابلو و اجزای آن افزایش پیدا کند عمر ال ای دی های استفاده شده در ساخت تابلو ها بر حسب ساعت روشنایی آنها می باشد که با خاموش و روشن شدن آنها بجای ثابت روشن مانده آنها ، حداقل 2 برابر عمرشان را افزایش میدهد

یکی دیگر از قابلیت هایی که فلاشر ها به تابلوهای LED میدهد ، جلب توجه بیشتر است و هرچه مدل خاموش و روشن  تابلو ها جذاب تر باشد این جلب توجه بیشتر خواهد شد در برنامه نویسی فلاشر 4 سوییچ اراکس این مورد در نظر گرفته شده و برنامه ها به گونه ای نوشته شده تا بر رویه هر تابلو ال ای دی جذابیت خاصی داشته باشند .

فلاشر 4 کانال 4 سوییچ آراکس مزیت ها و قابلیت های منحصر به فردی دارد

1- ترمینال های فلزی ( ترمینال های صنعتی ) : در طراحی و ساخت فلاشر های 4 کلید آراکس از ترمینال های صنعتی استفاده شده این ترمینال ها طول عمر و تحمل جریان بیشتری دارند برای تحمل جریان بالا تر از 6 امپر برای هر کانال استفاده از این نوع ترمینال ها الزامی هست .

2- جریان دهی بالا : استفاده از ماسفت های قدرت با جریان دهی بالا یکی از مهم ترین ویژگی فلاشر 4 سوییچ می باشد . ماسفت های قدرت طول عمر فلاشر را بالا برده و می توانید متراژ بسیار زیادی تابلو را با خیال راحت راه اندازی نماید . استفاده از ماسفت های ضعیف که خرابی فلاشر را افزایش داد و باعث کاهش طول عمر فلاشر نیز خواهد شد .

3- باکس فلاشر : یک محصول الکترونیکی باید دارای باکس باشد استفاده از محصولات بدون باکس احتمال خرابی و ایجاد اتصالی در مدار فلاشر را افزایش میدهد از این رو تمامی فلاشر های صنعتی اراکس دارای باکس با مواد مناسب هستند .

4- تنظیم سطح نور هر کانال : حتما برای تابلو ساز ها پیش اماده که در اجرای چند رنگ تابلو و یا چند مدل مختلف ای ای دی بخشی از تابلو کم نور یا پر نور تر از بخش های دیگر باشد ماننده رنگ قرمز در کنار رنگ سفید ، یا برند ال ای دی X  در کنار برند ال ای دی Y  ، که این تفاوت در شدت نور دهی همیشه چالشی حل نشده بوده است . با استفاده از فلاشر 2 کانال 4 سوییچ می توانید میزان شدت نور یا روشنایی همه کانال ها را به یک اندازه تنظیم کنید . این قابلیت با تنظیم سطح نور همه کانال ها متفاوت است یعنی اگر در تابلو شما رنگ سفید از بقیه رنگ ها پر نور تر است می توانید از طریق تنظیمات شدت نور کانال رنگ سفید را کاهش دهید تا متناسب با بقیه کانال ها شود حال اگر سطح نور همه کانال ها را کاهش دهید همه کانال ها متناسب کاهش یا افزایش خواهند یافت .

مشخصات فنی فلاشر 4 کانال 4 سوییچ :

برند محصول : آراکس الکترونیک
تعداد کانال های خروجی : 2 کانال
ولتاژ کاری : 9 الی 24 ولت DC
جریان دهی هر کانال : 10 آمپر واقعی
تعداد کانال های خروجی : 2 کانال
تعداد برنامه فلاشر : 8 افکت ترکیبی ، جذاب و متنوع
جنس قاب : پلاستیک ABS
نوع درایو فلاشر : مثبت مشترک

قابلیت فلاشر 4 کانال حرفه ای :

کنترل سطح نور هر کانال بصورت مجزا

کنترل سرعت و سطح نور به وسیله میکرو سوییچ
امکان سفارشی سازی برنامه ها توسط میکرو سوییچ
ذخیره سازی تنظیمات انجام شده با قطع برق
محافظت شده در برابر اتصال اشتباه تغذیه به فلاشر
کارایی روان و بدون هیچ گونه اختلال و هنگ کردن برنامه ها

نحوه راه اندازی فلاشر :

فلاشر 4 کانال 4 سوییچ از نوع مثبت مشترک می باشد . و برای استفاده از آن می بایست مثبت همه کانال ها را بصورت مشترک به مثبت تغذیه متصل نمود . و منفی هر کانال را به خروجی فلاشر متصل کرد . همچنین یک سیم مثبت جهت تغذیه فلاشر و یک سیم منفی جهت جریان برگشتی کانال ها به ورودی تغذیه فلاشر متصل می شود . برای مشاهده ویدئو راه اندازی این فلاشر کلیک نمائید.

طریقه ساخت و مونتاژ تابلو ال ای دی ثابت را در مقاله زیر مطالعه فرمایید .

جهت آشنایی با انواع فلاشر های آراکس الکترونیک مقاله زیر را مطالعه فرمایید .
